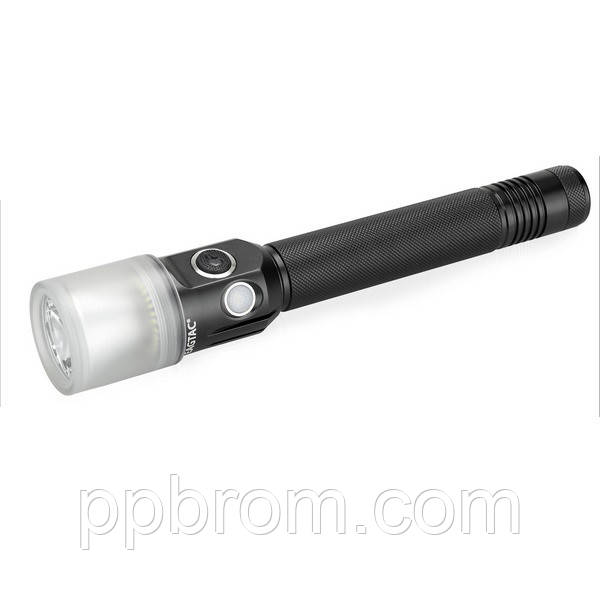

Ліхтарик ручка водостійкий ударостійкий Eagletac GX30L2-DR Diffuser XP-L HI V3 (1700 Lm) (США)

 Драйвер EagleTac C5500 DIFF. На відміну від багатьох інших компаній, Eagletac виробляє свої власні драйвера, які максимально підходять під завдання, поставлені при виробництві конкретних моделей ліхтарів. Драйвер EagleTac C5500 DIFF підтримує запатентовану технологію поєднання розсіяного і спрямованого світлового потоку в одному ліхтарі. Також драйвер підтримує інформування про рівень заряду батареї, функцію енергозбереження і нульову силу струму в режимі очікування. Маючи широкий діапазон вхідної напруги, драйвер може працювати як від одного, так і від двох елементів живлення. ККД даного драйвера досягає 96%, що є відмінним показником.



Світлодіод Cree XP-L HI (High Intensity) побудований на інноваційної технологічної платформе SC5. Це перший світлодіод високої ефективності Cree в такому компактному корпусі, оптимізований для досягнення максимальної інтенсивності випромінюваного світлового потоку (сили світла). Маючи настільки ж компактні розміри, як XP-G2, цей діод за максимальним світловим потоком аналогічний відмінно зарекомендував себе XM-L2, і видає на 20% більшу силу світла, ніж XP-L HD. Це перший масовий монокристальний світлодіод на ринку, здатний видавати 100 000 Кандел в світловому пучку 4° при потужності 10W. За рахунок потужного кристала і більш компактною первинної оптики даний світлодіод ідеально підходить для супердальнобойных портативних джерел світла, таких як пошукові ліхтарі, ліхтарі для мисливців. Термін служби діода перевищує 50 000 годин.



Світлодіод Edison Opto PLCC 3014 має мініатюрні розміри і при цьому високий рівень світлової віддачі, завдяки чому широко використовуються для створення світлодіодних масивів необхідної форми і дизайну. Широкий кут світіння 120° дозволяє масивів з світлодіодів Edison Opto PLCC 3014 випромінювати рівномірний заливний світло. Діоди оптимізовані для використання в різних джерелах світла, в тому числі і в портативних EDC ліхтарях.





Вбудований зарядний пристрій дозволяє заряджати ліхтарі, не виймаючи акумулятор з корпусу, що робить їх дуже зручними в застосуванні і дозволяє не думати про заміну батарейок і пошуку підходящого зарядного пристрою. Акумуляторний блок R19 знімний, при необхідності можна легко замінити, Вам не доведеться викидати ліхтар після відпрацювання акумулятором свого ресурсу. Ліхтарі можна заряджати як від мережі змінного струму 240В/100В, так і від бортової мережі автомобіля 12В. Зарядний пристрій має так звану "м'яку систему заряду" низькими струмами, що дозволяє якомога довше продовжити ресурс акумулятора.





Технічні характеристики:

• Світловий потік зі світлодіода (спрямований / розсіяне / комбінований світло): 1700 / 820 / 800 Лм
• Світловий потік, ANSI (спрямований / розсіяне / комбінований світло): 1250 / 603 / 588 Лм
• Колірна температура (відтінок): 6500 До
• Відтінок: Холодний білий
• Дистанція освітлення (спрямований світло): 486 м
• Освітленість у центрі плями на відстані 1м (спрямований світло): 59100 Лк
• Ширина центрального кута світлового потоку (спрямований світло): 4°
• Ширина кута бічного засвічення (спрямований / розсіяне світло): 56° / 180°
• Ударостійкість: до 2 метрів при падінні на бетон;
• Водонепроникність: до 2-х м по стандарту IPX-8 (довготривала занурення);



Конструктивні особливості:

• Світлодіод Cree XP-L HI V3 (спрямований світло);
• Масив світлодіодів Edison Opto PLCC 3014 (розсіяне світло);
• Драйвер EagleTac C5500 DIFF;
• Можливість перемикання між спрямованих на / розсіяним / комбінованим світлом (патент у США та Китаї);
• Енергозберігаюча функція Turbo Boost;
• Мінімальне споживання енергії в режимі очікування;
• Електронна стабілізація яскравості: яскравість залишається постійної в міру розряду батарей;
• Система захисту від неправильної установки батареї;
• Індикація заряду елементів живлення;
• Рефлектор: алюмінієвий, гладкий;
• Безпечне загартоване скло з двостороннім покриттям, що просвітлює (світлопроникність 96%);
• Посріблена контактна пружина з низкорезистивного фосфор-бронзового сплаву;
• Ефективна система тепловідведення (пряма пайка світлодіода на мідну основу) значно зменшує теплове опір між світлодіодом і радіатором;
• Матеріал корпусу: алюмінієвий сплав T6061;
• Покриття корпусу методом анодування Type III (анодований шар понад 25 мкм забезпечує підвищену корозійну і зносостійкість, а також відмінні діелектричні властивості);
• Дифузор із стійкого до ударів і подряпин оптичного пластику;
• Кромка дифузора з нержавіючої сталі
• Ліхтар може стояти на торці;
• Текстурована накатка дозволяє надійно утримувати ліхтар;



Характеристики і особливості вбудованого зарядного пристрою:

• Модель зарядного пристрою - C1300 SW II
• Високоефективне понижувальний зарядний пристрій
• Вхідна напруга 10-15 В
• Вихідна потужність 12 Вт
• Може використовувати живлення від бортової мережі автомобіля (12 В)
• Не заряджає повністю заряджений акумулятор
• Швидка зарядка акумулятора R19: до 80% за 2 години
• Висока точність зарядного напруги (похибка +/-1%)
• Малий зарядний струм при низькому рівні напруги АКБ
• Індикація рівня заряду акумулятора (під час зарядки)
• Автоматична зупинка процесу зарядки при зниженні сили струму більше ніж на 10%



Режими/тривалість роботи:



РЕЖИМ		СВІТЛОВИЙ ПОТІК	ЧАС РОБОТИ (R19)	СВІТЛОВИЙ ПОТІК	ЧАС РОБОТИ (R19)	СВІТЛОВИЙ ПОТІК	ЧАС РОБОТИ (R19)
		XP-L HI V3	XP-L HI V3	SMD 3014	SMD 3014	XP-L HI V3 / SMD 3014	XP-L HI V3 / SMD 3014
Звичайна група	ТУРБО	1700-1353 лм	1 год 18 хв	820 лм	3 ч	800/800 лм	1 год 30 хв
	МАКС	873 лм	2 год 30 хв	400 лм	7 год 30 хв	390/350 лм	3 год 48 хв
	СЕРЕДНІЙ	350 лм	7 год 48 хв	155 лм	20 ч	140/125 лм	12 год
	ХВ	137 лм	24 год	60 лм	60 год	44/41 лм	40 год
	ЕКОНОМ	20 лм	150+ ч	8 лм	150+ ч	4/4 лм	150+ ч

Управління ліхтарем

Ліхтар Eagletac GX30L2-DR Diffuser XP-L HI V3 (1700 Lm) має основну групу режимів, а також приховану групу, режим дезорієнтуючі стробоскопа, режим енергозбереження, режим індикації заряду елементів живлення і режим індикації процесу заряди акумуляторної батареї. Кожен з режимів доступний при направленому, розсіяному і комбінованому світлі. Управління ліхтарем здійснюється за допомогою двох бічних кнопок. Включення ліхтаря в турбо-режимі й вимикання живлення проводиться глибоким натисканням на бічну кнопку чорного кольору. При натисканні та утриманні чорної бічній кнопrb, ліхтар включається в турбо-режимі і буде світити до того моменту, поки утримується кнопка. Після відпускання кнопки ліхтар вимкнеться. Щоб включити ліхтар в мінімальному режимі - натисніть бічну білу кнопку. Щоб вимкнути ліхтар необхідно натиснути і відпустити чорну бічну кнопку.



Перемикання між спрямованих на / розсіяним / комбінованим світлом. У будь-якому з режимів світіння (ліхтар обов'язково повинен бути включений) необхідно натиснути й утримувати бічну чорну кнопку і далі перемикатися за допомогою натискання білої бічної кнопки. Перемикання блоків циклічне: Спрямований світло - Розсіяне світло - Спрямований + розсіяне світло.



Основна група режимів. В ліхтарі реалізовано п'ять основних режимів роботи. Перемикання режимів (постійного світла) здійснюється коротким натисканням на бічну білу кнопку. Режими змінюються послідовно, від менш яскравого до більш яскравого.



Прихована група режимів. В ліхтарі реалізовано два прихованих режиму. Для доступу до прихованих режимам необхідно увімкнути ліхтар, натиснути на бічну білу кнопку і утримувати її натиснутою протягом 4 секунд. Першим з прихованих режимів включиться маячок. Вхід в приховані режими можливий з будь-якого режиму яскравості основної групи при будь-якому типі світіння. Приховані режими перемикаються послідовно, короткими натисканнями на бічну білу кнопку. Послідовність прихованих режимів:



• Дезорієнтуючий адаптивний стробоскоп (із змінною частотою 9 / 15 Гц)
• Аварійний маячок (спалах максимальної яскравості з частотою 1.67 Гц);
• S. O. S.;



Режим стробоскопа. Постоянныйй стробоскоп доступний як при виключеному, так і при включеному в будь-якому режимі ліхтарі. Для її активації досить двічі коротко натиснути й утримувати бічну чорну кнопку. Після того, як кнопка буде відпущена, ліхтар повернеться в початковий режим, або відключиться (якщо був виключений до цього).



Режим енергозбереження. Ліхтар оснащений енергозберігаючої функцією Turbo Boost: через 200 секунд роботи в турбо-режимі яскравість світлового потоку знижується світловий потік зі 100% до 85%. Це необхідно для захисту від перегріву світлодіода і електроніки ліхтаря, і збільшення часу роботи. Захист від перегріву активізується заново при кожному переході в турбо-режим.



Режим індикації заряду елементів живлення. Після включення ліхтаря синій світлодіодний індикатор, що знаходиться під білою бічною кнопкою, буде спалахувати на короткі проміжки часу. В залежності від кількості спалахів визначається рівень заряду: 4 спалаху - більше 70%, 3 спалаху - 50-70%, 2 спалахи - 30-50%, 1 спалах - менше 10%. В залежності від режиму яскравості і кількості споживаної енергії кількість спалахів при одному і тому ж заряді батарей може відрізнятися.



Режим индикации процесса заряди аккумуляторной батареи. После подсоединения к источнику питания голубой светодиодный индикатор, находящийся под боковой белой кнопкой, будет периодически загораться на короткие промежутки времени. В зависимости от количества вспышек определяется уровень заряда: 1 вспышка - менее 50%, 2 вспышки - 50-75%, 3 вспышки - более 75%, постоянное свечение - 100%.



Последовательность смены режимов





Тестирование и запас прочности

• Проверка работоспособности в режиме постоянного включения ночью при минимальном охлаждении
• Проверка работоспособности при повышенном напряжении
• Проверка работоспособности при повышенной силе тока
• Проверка работоспособности при высоких внешних температурах



Питание

• Аккумуляторная батарея EagleTac R19 (2х18650 (11,1 В Li-ion, 27,7 Вт*ч, 2500mAh));
• Аккумуляторная батарея EagleTac R25 (2х18650 (11,1 В Li-ion, 38,8 Вт*ч, 3500mAh));
• В случае экстренной ситуации разрешается кратковременное использовать аккумулятор 2х18650 (3,7 В Li-ion) или батарею 4xCR123A (3 В)
• Рабочее напряжение: 5,4 В – 12 В;
• Необходимы элементы питания с выпуклым "+" контактом;
• Категорически запрещается использование трех аккумуляторов 16340 с вольтажом 3,7 В. Это может вывести из строя электронику фонаря;



Комплектация

• фонарь Eagletac GX30L2-DR Diffuser;
• запасные резиновые уплотнительные кольца;
• паракордовый шнур на руку;
• аккумуляторная батарея EagleTac R19 (7,4 В / 2600 мАч)
• адаптер 12V с длиной шнура 1.8 м для зарядки от автомобильного аккумулятора
• инструкция;



Габариты и вес

• длина, мм: 215
• диаметр головной части, мм: 39.5
• диаметр корпуса, мм: 25.4
• общие габаритные размеры, мм: 215х39.5х39.5
• масса (без элементов питания), г: 173
• масса (с элементами питания), г: 270
