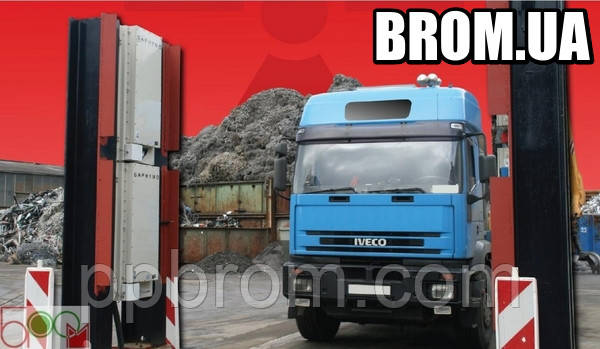

SaphyGATE G система радіаційного радіометричного контролю вантажних авто і ж/д, відходів, портальний монітор



Офіційний дилер Товару в Україні - Приватне підприємство "БРОМ" (контакти)

А Н А Л О Г Е К В І В А Л Е Н Т:  Вимірювач-сигналізатор СРК-АТ2327 АТОМТЕХ (Монітор радіаційний транспортний портальний)



SaphyGATE G - це простий у використанні радіаційний портальний монітор, оптимізований для радіаційного контролю вантажного залізничного транспорту та вантажоперевезень. SaphyGATE G має пластикові сцинтиляційні детектори великого обсягу, що забезпечують високу чутливість. Ця система спеціально розроблена для виявлення дуже низьких штучних і природних радіоактивних джерел, радіометричний контроль всіх відходів, що приймаються.

SaphyGATE G - це вдосконалений автоматичний радіологічний портальний монітор для вантажних автомобілів, поїздів і вантажів. Ця система спеціально розроблена для виявлення дуже низьких штучних/природних радіоактивних джерел у вантажах автомобільного або залізничного рухомого складу. Його вдосконалений алгоритм також дозволяє відстежувати загасання фону через екранування проїжджаючим транспортним засобом, що в свою чергу, підвищує чутливість системи і зменшує частоту помилкових спрацьовувань.

Зв'язок між пластиковими сцинтилляторами великого обсягу, спектрометричної електронною панеллю і алгоритм забезпечує надійну класифікацію аварійних сигналів для ідентифікації природного і штучного випромінювання. SaphyGATE G рекомендується для переробної та сталеливарної промисловості, прикордонного контролю і ядерних установок. Система відповідає стандарту IEC 62022. Повністю автоматична система адаптована до експлуатації в суворих погодних умовах.

SaphyGATE G має кілька великих пластикових сцинтиляційних детекторів DSP-010-SG (1000x500x500 мм, 25 літрів), підключених до центрального процесора. Основними компонентами системи є:

• DSP-010-SG великого обсягу пластикові сцинтиляційні гамма-детектори зі свинцевими екранами
• Центральний процесор з кольоровим РК-сенсорним 12-дюймовим екраном
• Програмний пакет, включаючи: Windows Embedded, RPMVision HMI, віддалену допомогу sw.; Доступні мови: англійська -німецький - французький - італійський (інші мови за запитом)
• Датчики присутності

Основними рисами системи є:

• Застосовно до широкого спектру галузей: підприємства (відходи, переробка), металургійні заводи, АЕС, ядерні дослідницькі центри, морські порти, аеропорти, лікарні ...
• Автоматична компенсація природного радіаційного фону
• Обладнання підвищеної міцності, пристосоване для суворих умов експлуатації
• Відповідає міжнародному стандарту (включаючи IEC 62022)
• Контроль як автомобільного, так і залізничного транспорту
• Класифікація джерела випромінювання (опція)

Етапи контролю:

• Транспортний засіб проходить через дві інфрачервоні клітинки зі швидкістю 8 км/год. Це і є початок контролю. Стаціонарний контроль так само можливий.
• Алгоритм показує оптимальні пороги спрацьовування через загасання фону.
• Як тільки вимірювання закінчено, система повернеться в режим фонового моніторингу.
• У разі тривоги програмне забезпечення RPM Vision виводить інформацію про наявність радіоактивного джерела або забруднених матеріалів.
• Класифікація аварійних сигналів показує тип виявленого радіонукліда (опція)
  - "Штучний" - сигнал тривоги, індустріальний (промисловий) радіонуклід (Na-22, Cs-137, Co-60)
  - "Штучний" - сигнал тривоги, медичний радіонуклід (Tc-99m, Co-57, I-131)

Технічна специфікація SaphyGATE G

• Система - основне джерело харчування (джерело живлення може надходити безпосередньо з основного корпусу або з роз'єму "Шуко". Для кращої і безпечної установки використовуйте ДБЖ (мінімум 1000 ВА).)
  - основне джерело живлення: 110/220 В змінного струму, одна фаза
  - частота: 50/60 Гц
• Пластиковий сцинтиляційний детектор DSP-010S
  - основне джерело живлення: 24 В постійного струму, від центрального блоку
  - тип детектора: пластиковий сцинтилляцтонный детектор PVT (поливинилтолуол)
  - розміри сцинтилятора: 1000x500x50 мм (39"x20"x20")
  - об'єм: 25 літрів (6,6 галон)
  - фотоумножитель: малошумящий фотоумножитель
  - діапазон енергії: від 30 кев до 7 Мев
  - ступінь захисту: IP65
  - вага: близько 400 кг (882 фунта) зі свинцевими екранами (захистом) і стендом
  - корпус: алюмінієвий герметичний корпус, екранований EMC
  - зовнішні розміри: 1250x650x178 мм (49"x26"x7")
  - робоча температура: від -25°C до +50°C (від -77°F до 122°F)
  - екранування: екранований детектор



• Центральний блок
  - основне джерело живлення: 100-240 В змінного струму, одна фаза
  - частота: 50/60 Гц
  - потужність: 500 Вт
  - ступінь захисту: IP55
  - вага: близько 10 кг (22 фунти)
  - корпус: настенний металевий корпус, екранований EMC c зовнішнім модулем (включаючи РК-дисплей)
  - зовнішні розміри: центральний блок: 300x200x20 мм (12"x8"x5") - IPC: 300x250x70 мм
  - робоча температура: від 0°C до + 50°C (від +32°F до 122°F)
  - ЖК-дисплей: кольоровий сенсорний екран TFT XGA 12"

Області застосування

• Контрольно-пропускні пункти.
• Комунальні підприємства.
• Підприємства по збору та переробці металобрухту і металургійні комбінати, переробка сировини і відходів.
• Підприємства атомної галузі.





   Варіанти виконання системи

• Система з 2-ма детекторами SaphyFate G50 включає в себе:
  - 2 шт. - DSP-010SG пластиковий сцинтиляційний детектор великого обсягу (PVT), 25 літрів кожен, розмір сцинтилятора 100x50x5 см
  - 2 шт. - свинцевих екрану (захисту) для DSP-010SG (товщина 25 мм, чистота Pb 99,9%)
  - 2 шт. - біла пофарбована сталева опора для монтажу детекторів та аксесуарів
  - 1 шт. - центральний блок, що складається з електричного шафи з індикаторами стану, звуковим сигналом та управлінням харчуванням, а також промисловим міцним комп'ютером з кольоровим сенсорним РК-дисплеєм;
  - 1 шт. - програмний комплект англійською мовою, в тому числі: операційна система Windows7pro, програмне забезпечення RPM Vision і віддаленої допомоги;
  - 2 шт. - комплект датчиків присутності керування транспортним засобом і визначення швидкості;
  - 1 шт. - упаковка стандартна дорожньо-фрахтова (картон на піддоні).

  Постачання не включає в себе будівельні роботи для фундаментів або будь-яких інших будівельних робіт, якщо це необхідно, будь-яких інших захистів і/або захисних споруд і розміщення кабельних каналів. Всі креслення для будівництва фундаментів, будівельних робіт і розміщення кабельних каналів будуть надані за запитом.



• Система з 2-ма детекторами SaphyFate G50 - Alarm classification включає в себе:
  - 1 шт. - спеціальна функція для класифікації аварійних сигналів: «Тривога», «Тривога-Штучний-Промисловий», «Тривога-Штучний Медичний»,
  - 2 шт. - DSP-010SG пластиковий сцинтиляційний детектор великого обсягу (PVT), 25 літрів кожен, розмір сцинтилятора 100x50x5 см
  - 2 шт. - свинцевих екрану (захисту) для DSP-010SG (товщина 25 мм, чистота Pb 99,9%)
  - 2 шт. - біла пофарбована сталева опора для монтажу детекторів та аксесуарів
  - 1 шт. - центральний блок, що складається з електричного шафи з індикаторами стану, звуковим сигналом та управлінням харчуванням, а також промисловим міцним комп'ютером з кольоровим сенсорним РК-дисплеєм;
  - 1 шт. - програмний комплект англійською мовою, в тому числі: операційна система Windows7pro, програмне забезпечення RPM Vision і віддаленої допомоги;
  - 2 шт. -комплект датчиків присутності керування транспортним засобом і визначення швидкості;
  - 1 шт. - упаковка стандартна дорожньо-фрахтова (картон на піддоні).

  Постачання не включає в себе будівельні роботи для фундаментів або будь-яких інших будівельних робіт, якщо це необхідно, будь-яких інших захистів і/або захисних споруд і розміщення кабельних каналів. Всі креслення для будівництва фундаментів, будівельних робіт і розміщення кабельних каналів будуть надані за запитом.



• Система із 4-ма детекторами SaphyFate G100 включає в себе:
  - 4 шт. - DSP-010SG пластиковий сцинтиляційний детектор великого обсягу (PVT), 25 літрів кожен, розмір сцинтилятора 100x50x5 см
  - 4 шт. - свинцевих екрану (захисту) для DSP-010SG (товщина 25 мм, чистота Pb 99,9%)
  - 2 шт. - біла пофарбована сталева опора для монтажу детекторів та аксесуарів
  - 1 шт. - центральний блок, що складається з електричного шафи з індикаторами стану, звуковим сигналом та управлінням харчуванням, а також промисловим міцним комп'ютером з кольоровим сенсорним РК-дисплеєм;
  - 1 шт. - програмний комплект англійською мовою, в тому числі: операційна система Windows7pro, програмне забезпечення RPM Vision і віддаленої допомоги;
  - 2 шт. -комплект датчиків присутності керування транспортним засобом і визначення швидкості;
  - 1 шт. - упаковка стандартна дорожньо-фрахтова (картон на піддоні).

  Постачання не включає в себе будівельні роботи для фундаментів або будь-яких інших будівельних робіт, якщо це необхідно, будь-яких інших захистів і/або захисних споруд і розміщення кабельних каналів. Всі креслення для будівництва фундаментів, будівельних робіт і розміщення кабельних каналів будуть надані за запитом.



• Система із 4-ма детекторами SaphyFate G100 - Alarm classification включає в себе:
  - 1 шт. - спеціальна функція для класифікації аварійних сигналів: «Тривога», «Тривога-Штучний-Промисловий», «Тривога-Штучний Медичний»,
  - 4 шт. - DSP-010SG пластиковий сцинтиляційний детектор великого обсягу (PVT), 25 літрів кожен, розмір сцинтилятора 100x50x5 см
  - 4 шт. - свинцевих екрану (захисту) для DSP-010SG (товщина 25 мм, чистота Pb 99,9%)
  - 2 шт. - біла пофарбована сталева опора для монтажу детекторів та аксесуарів
  - 1 шт. - центральний блок, що складається з електричного шафи з індикаторами стану, звуковим сигналом та управлінням харчуванням, а також промисловим міцним комп'ютером з кольоровим сенсорним РК-дисплеєм;
  - 1 шт. - програмний комплект англійською мовою, в тому числі: операційна система Windows7pro, програмне забезпечення RPM Vision і віддаленої допомоги;
  - 2 шт. -комплект датчиків присутності керування транспортним засобом і визначення швидкості;
  - 1 шт. - упаковка стандартна дорожньо-фрахтова (картон на піддоні).

  Постачання не включає в себе будівельні роботи для фундаментів або будь-яких інших будівельних робіт, якщо це необхідно, будь-яких інших захистів і/або захисних споруд і розміщення кабельних каналів. Всі креслення для будівництва фундаментів, будівельних робіт і розміщення кабельних каналів будуть надані за запитом.

Аксесуари

• Класифікація аварійних сигналів. Оновлення системи спеціальної функцією для класифікації аварійних сигналів як «Тривога», «Тривога-Штучний-Промисловий» або «Тривога-Штучний Медичний»;
• Камера,  1 шт. Наружная камера для получения изображения контролируемого транспортного средства в дневное/ночное время суток;
• Внешний аварийный сигнализатор. Наружный сигнализатор для установки на детектора с видимым и акустическим сигналом тревоги;
• Опция контроля поезда. Ультразвуковой датчик для управления движением поездов,  подсчет вагонов;
• Комплект подключения, 1 шт. Комплект включает в себя кабели и разъемы для питания и передачи данных до 100 метров;
• Комплект удлинителя кабеля включает в себя специальные модули и кабели для покрытия до 300 метров от источника питания и передачи по сети (ethernet) от центрального блока и детекторов;
• Светофор. Наружный светофор, синхронизированный с SaphyGate G, с красным и зеленым светом;
• USB-принтер. Офисное устройство для печати отчетов в формате A4;
• UPS. Источник бесперебойного питания обеспечивает аварийное питание SaphyGate G. 1000 ВА достаточно для питания системы от резервного аккумулятора в течение 20 минут;
• Тестовый радиоактивный источник. В зависимости от местного законодательства мы можем предоставить источник, которому не требуется специальное разрешение на его использование;
• Модуль GSM/SMS. Устройство обеспечивает уведомление через SMS до 10 номеров при запуске аварийной сигнализации и сбоя питания. SIM-карта не включена;
• Продление гарантии для G50. Срок продления гарантии на один год, охватывающий аппаратное и программное обеспечение;
• Продление гарантии для G100. Срок продления гарантии на один год, охватывающий аппаратное и программное обеспечение.

   Запасные части

• Детектор DSP-010SG
• Шкаф для DSP-010SG
• Дверь для DSP-010SG
• Комплект датчиков присутствия
• MixBoard
• SpectroBoard - Это изменение должно быть выполнено в нашей лаборатории для калибровки детектора
• HDD готовый к использованию для компьютеризированного центрального блока - изображение системы
• Главный источник питания для электрического шкафа

   Сервис

• Упаковка - морская грузовая упаковка SaphyGATE G50 (фумигированные деревянные ящики с барьером)
• Упаковка - морская грузовая упаковка SaphyGATE G100 (фумигированные деревянные ящики с барьером)
• Транспорт - Доставка товара EXW Thiron-Gardais - Франция
• Поддержка при установки системы и ввод в эксплуатацию
• Обучение персонала на площадке заказчика
• Удаленный помощник. Удаленная поддержка через Интернет включена в стандартную поставку. Клиент должен обеспечить надежное подключение к Интернету
• Периодическое плановое обслуживание
