Багатофункціональний тестер TS-73 (детектор напруги, прихованої проводки, балок в стіні)

Багатофункціональний тестер TS73 3в1 – металодетектор + детектор прихованої проводки призначений для пошуку металевих об'єктів у стінах, середини балки, безконтактного виявлення джерел змінної напруги.

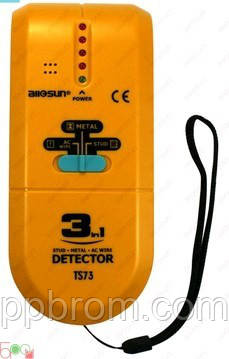

Тестер напруги – металодетектор TS73

У будівництві, деревообробці, електротехніки виникають завдання виявлення прихованих металевих об'єктів у стіні – під шаром штукатурки або шпалер, в дереві, як дрібних предметів – цвяхів, скоб, так і опорних конструкцій – швелерів, куточків та інших.
Електрики для пошуку проводки під напругою часто використовують детектор проводки.
Для цих цілей необхідно як мінімум 2 вимірювальних приладу, але можна заощадити і придбати детектор змінного напруги + металодетектор + шукач середини балки в стіні TS73 – багатофункціональний вимірювальний тестер, де перемикання для входу в потрібний режим проводиться за секунду трипозиційним перемикачем.

Пристрій, органи управління та індикації

Прилад представляє собою вимірювальний моноблок з розташованим по центру перемикачем режимів.
У всіх режимах індикатором виступає лінійка з 4-х світлодіодів.
При наближенні до шуканого об'єкту в залежності від відстані загоряється від одного до 4-х світлодіодів.
Якщо наближатися до шуканого об'єкту занадто швидко, можуть відразу загорітися всі світлодіоди
Нижче розташований індикатор живлення. Тестер включається при натисканні на кнопку TEST.
У верхній частині корпусу розташований жолобок і сигнальна лампа.
Детектор працює в 3-х режимах:

1. STUD – пошук балки.
2. METAL – режим металодетектора.
3. AC WIRE – пошук джерел змінної напруги.

В кожному з режимів при натисканні на кнопку TEST виконується калібрування, по закінченні якої звучить 2 звукових сигнали.

Пошук прихованої проводки

Детектор напруги може використовуватися для пошуку наявності і приблизного розташування проводів і кабелів, прихованих в стіні, так і для контролю наявності змінної напруги наприклад в розетках, продовжувачах.
Примітка 1: Якщо провід під напругою буде приховано наприклад в металорукав, операція не буде успішною, оскільки детектор напруги реагує на електромагнітне поле. Проте в цьому випадку можна виявити проводку за непрямим ознакою – при пошуку металорукава тестером в режимі металодетектора.
Примечание 2: Если проводка в стене спрятана слишком глубоко, также не может быть обнаружена.
Примечание 3: Если напряжение слабое – менее 90 В, также детектор проводки может не обнаружить кабель.
При поиске необходимо прикоснуться детектором скрытой проводки и плавно вести, пока не начнет загораться последовательно светодиоды.
Как только горят все светодиоды и звучит сигнал, значит проводка находится на максимально близком расстоянии.

Поиск скрытых металлических объектов

Металеві предмети можуть бути виявлені в стіні, в дереві.
Алгоритм ідентичний пошуку прихованої проводки.
При світінні всіх світлодіодів та звуковому сигналі необхідно відзначити олівцем чи іншим маркером місце розташування об'єкта.
Для більш точної локалізації рекомендується підводити металодетектор послідовно з декількох сторін.

Пошук балки

Плавно двигайте тестер по стене в направлении предполагаемого расположения балки.
При свечении светодиодов и звуковом сигнал край балки считается обнаруженным.
Необходимо место на стене пометить маркером.
Таким же образом, продолжая движение по стене, находится второй край балки. Посередине между ними располагается центр балки.
Если две балки находятся рядом, прибор может воспринимать их как один объект.

Преимущества:

• 3 вида поисковых операций в одном приборе
• Бесконтактное обнаружение
• Ступенчатая светодиодная индикация
• Звуковой сигнал

Автор - ПП Бром
