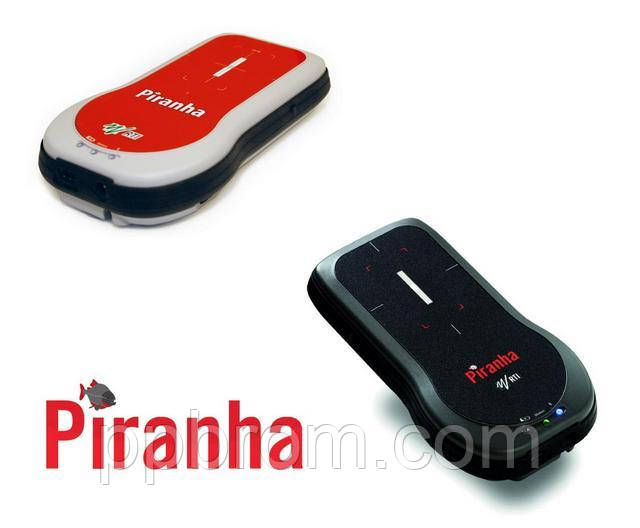

Дозиметр для контролю характеристик рентгенівських апаратів і калібрування Piranha

ПОСТАЧАННЯ ЦЬОГО ОБЛАДНАННЯ "Piranha" ПРИЗУПИНЕНО

Призначення:

• вимірювання:
  • керма в повітрі;
  • потужності керма в повітрі;
  • анодного напруги на рентгенівській трубці;
  • часу експозиції;
  • кількості імпульсів;
  • анодного струму;
  • твори анодного струму на час експозиції;
  • шару половинного ослаблення (СПО);
  • яскравості;
  • освітленості.

• визначення:
  • форми сигналів анодної напруги, анодного струму і потужності керма в повітрі;
  • частоти імпульсів;
  • тривалості імпульсу;
  • керма в повітрі і потужності керма в повітрі за імпульс;
  • повної фільтрації;
  • дозового профілю для комп'ютерної томографії (КТ);
  • ширини дозового профілю на половині висоти (FWHM);
  • індексів дози КТ (CTDI, CTDI100, CTDIw, CTDIvol);
  • твори дози на довжину (DLP);
  • індексу розсіювання для КТ.

Нормативна база для застосування:

• ГОСТ Р 50267.0.3-99 "Вироби медичні електричні. Частина 1. Загальні вимоги безпеки. 3. Загальні вимоги до захисту від випромінювання в діагностичних рентгенівських апаратах";
• ГОСТ Р МЕК 60601-2-7-2006 "Вироби електричні. Частина 2-7. Додаткові вимоги безпеки до рентгенівським живильним пристроїв діагностичних рентгенівських генераторів";
• Санпін 2.6.1.1192-03 "Гігієнічні вимоги до влаштування та експлуатації рентгенівських кабінетів, апаратів і проведення рентгенологічних досліджень";
• ГО 2.6.1.2944-11 "Контроль ефективних доз опромінення пацієнтів при проведенні медичних рентгенологічних досліджень".

Властивості:

• результати відображаються на ПЕОМ за допомогою унікального програмного забезпечення Ocean, що дозволяє одночасно спостерігати за всіма результатами вимірювань і легко експортувати їх в Exel;
• зв'язок дозиметра з ПЕОМ здійснюється за допомогою Bluetooth (!) USB - кабелю;
• основні детектори вже знаходяться всередині корпусу дозиметра;
• простота і зручність в обігу;
• ударостійкість;
• три модифікації ПО Ocean для різних потреб;
• дозиметр використовується для проведення вимірювань на будь-якому типі медичного рентгенівського устаткування: апарати для загальної діагностики (стаціонарних та пересувних); мамографічних, стоматологічних, урологічних, ангиографических і хірургічних апаратах; комп'ютерних томографах і ряді інших апаратів;
• завдяки наявності автоматичної компенсації, забезпечуються вимірювання в режимі рентгенографії, рентгеноскопії і в імпульсних режимах, без підбору фільтра і переналаштування приладу. В результаті вимірювань автоматично вносяться поправки на спектр вимірювання (за результатами визначення СПО);
• можливість інтерфейсу з планшетного ПК (тільки для Black Piranha).

Особливості:

• можливість проведення всіх основних вимірів за одну експозицію;
• можливість вимірювання струмових характеристик без необхідності підключення в ланцюг генератора; можливість розпізнавання типу живильного пристрою;
• принципово нова система для комп'ютерних томографів, спеціально розрахована для многосрезовых спіральних апаратів, що дозволяє автоматично визначати ширину зрізу з індикацією дозового профілю і автоматичним розрахунком індексу дози (CTDI), DLP і ряду інших основних параметрів;
• всі основні детектори вже знаходяться всередині корпусу, що дозволяє уникнути впливу електро-магнітних перешкод і суттєво збільшити точність вимірювань;
• унікальна можливість вимірювання повної фільтрації;
• повноцінний набір налаштувань на всі типи мамографічних апаратів в базовій комплектації;
• широкий вибір програмного забезпечення для виконання завдань з обробки даних вимірювань з побудовою графіків анодної напруги та дозового профілю;
• можливість регулярного безкоштовного оновлення ПО через офіційний сайт виробника;
• можливість вимірювання повітряної керма і потужності повітряної керма за стандартизованими фантомами (20-25 мм Al; 2,5 мм Cu) для подальшого визначення квантової ефективності цифрових приймачів зображення, при цьому є можливість роботи як при високих, так і при низьких (з застосуванням додаткового високочутливого детектора Dose Probe) значення потужності дози;
• можливість підключення широкого спектру додаткових детекторів, іонізаційних камер;
• поєднання "анод-фільтр для мамографії W/0,7 мм Al, W/50 мкм Rh (Sel) і W/55 мкм Ag (Sel) входять в базову комплектацію (тільки для Black Piranha);
• діапазон оцінки повної фільтрації від 1 до 50 мм Al, 50 - 140 кВ (тільки для Black Piranha);
• діапазон активної компенсації від 1 мм Cu до 2 мм Cu (тільки для Black Piranha);
• функція "моментальний контроль" ("Quick Check", тільки для Black Piranha).

Програмне забезпечення (ПО):

• Ocean Display;
• Ocean Connect (опція);
• Ocean Professional (опція).

Список скорочень:

1. R&F – рентгенографія/рентгеноскопія;
2. M – мамографія;
3. CT – комп'ютерна томографія;
4. D - стоматологія.

Базовий блок Piranha з вбудованим детектором

Piranha R&F/M 657* (рентгенографія, рентгеноскопія, мамографія, комп'ютерна томографія, стоматологія)

Детектор для вимірювання повітряної керма Piranha Dose Probe

Детектор дозового профілю для комп'ютерних томографів CT Dose Profiler

Детектор для вимірювання анодного струму Piranha MAS-1

Детектор для вимірювання анодного струму Piranha MAS-2

Детектор освітленості і яскравості Piranha Light Probe
