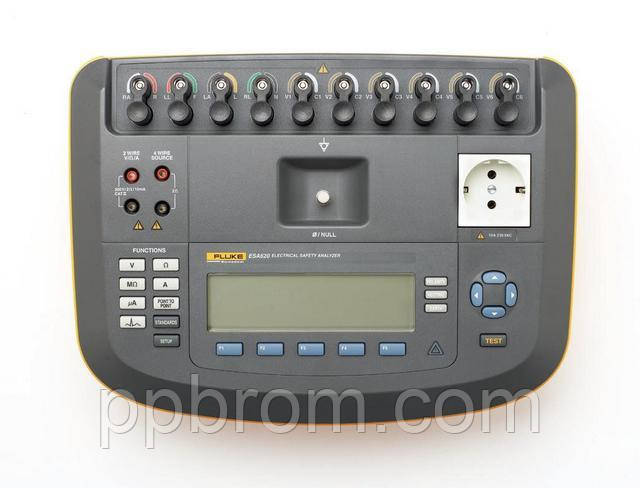

Аналізатор електробезпеки FLUKE ESA 620

Вимірювання напруги

змінного струму

Діапазони напруги

мережі змінного струму

від 90 до 132

від 180 до 264 В

Доступний діапазон

вимірювання змінного струму

від 0 до 300 В

Похибка вимірювання

±(2% від показань + 0,2 В)

Види вимірювань

напруга в мережі

напруга між двома точками

Вимірювання опору

заземлення

Принцип дії

дві клеми

Тестовий струм

>200 мА с напруга холостого ходу ≤ 24 В

від 10 до 25 А з напругою холостого ходу < 6

Діапазон вимірювання

від 0 Ом до 2 Ом

Похибка вимірювання

±(2% від показань + 0,005 Ом)

Тести опору

тест заземлення

опір між точками

Вимірювання струму живлення

Режими

змінний струм

Діапазон

від 0 А до 20 А

Похибка

±(5% від показань + більше з (2 відліку або 0,2 А))

Вимірювання струму витоку

Режими

постійний струм + змінний струм

тільки постійний струм

тільки змінний струм

Коефіцієнт піка навантаження

≤3

Діапазони

від 0 мкА до 199,99 мкА

від 200 мкА до 1999 мкА

від 2 мА до 10 мА

Похибка вимірювання

в залежності від частоти

від постійного струму до 1 кГц: ± (1% від показань +

більше з (1 мкА або 1 мінімального порядку))

від 1 кГц до 100 кГц: ± (2% від показань +

більше з (1 мкА або 1 мінімального порядку))

від 1 кГц до 5 кГц (струм більше 1,6 мА): ± (4% від показань +

більше з (1 мкА або 1 мінімального порядку))

від постійного струму до 1 кГц: ±(5% від показань +

більше з (1 мкА або 1 мінімального порядку))

Вимірювання опору

ізоляції

Діапазони

від 0,5 МОм до 20 МОм

від 20 МОм до 100 МОм

Похибка вимірювання

для діапазону 20 МОм: ±(2% від показань +

2 кроку дискретизації)

для діапазону 100 МОм: ±(5% від показань +

2 кроку дискретизації)

Тестове напруга джерела

500 або 250 В

Максимальна ємність навантаження

1 мкФ

Електричні параметри

Напруга живлення

від 180 до 264 В

Струм живлення

максимум 16 А

Частоти змінного струму

від 47 до 63 Гц Гц

Фізичні параметри

Розміри

32,0 см × 23,6 см × 12,7 см

Вага

4,7 кг
