Інфрачервоні термометри - пірометри для вимірювання температури тіла

Інфрачервоні термометри - пірометри для вимірювання температури тіла

Висока температура тіла у дитини частіше викликає обґрунтовані побоювання у дорослих в осінньо-зимовий період, коли організм ослаблений, вітамінів мало, а хвороботворних мікроорганізмів, що витають в повітрі багато.

Хоча і влітку приводів для занепокоєння чимало.

Підвищену температуру можуть викликати і вживання нітрат-містить продукції і вірус, який можна підхопити на закордонному курорті.

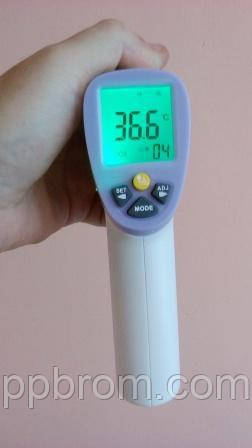

безконтактний інфрачервоний термометр для тіла


Інфрачервоний термометр для тіла або медичний пірометр все частіше можна побачити поряд з його давнім попередником – ртутним термометром, хоча для тих, хто переконався в достовірності показань на власному досвіді, безконтактний термометр замінив, відправивши на "заслужений відпочинок" рідинний термометр.









Швидкий інфрачервоний пірометр проти "повільного" градусника

А в чому проблема ? Чому виникла необхідність якщо не відмовитися від контактного методу виміру температури, то шукати йому альтернативу ? Ніж скляний термометр "не догодив" ?

Для відповіді на ці питання, необхідно визначити перелік критеріїв, за якими можна вибрати вимірювач температури (контактний або дистанційний).

Але спочатку розглянемо особливості контактних і безконтактних методів вимірювання температури.

Температура тіла людини знаходиться в досить вузькому діапазоні. Мова йде як про хворих, так і здорових людей. Всього декілька градусів відділяє нас від здоров'я і комфортного самопочуття до "згорання" в буквальному сенсі слова: 35-40 градусів.

Інтервал всього лише 5 градусів !

Звідси перший висновок

Який би не використовувався вимірювальний прилад: рідинний термометр або безконтактний ІНФРАЧЕРВОНИЙ термометр, необхідно, щоб діапазон був украй вузький.

Трохи забігаючи вперед, відзначимо, що подібні пристрої проектуються з невеликим запасом": від 32-х до 42-х градусів Цельсія.

Чи можна виміряти температуру тіла термометром з термопарою ?
Звичайно можна і показник буде досить точним.
Але такий варіант практично не застосовується з наступних причин:

  • Термометри з термопарою відрізняються широким діапазоном, аж до 1372°С. Для вимірювання температури тіла, такі значення м'яко кажучи перевищують усі розумні межі.
  • Як наслідок розширених можливостей, ціна термометра з термопарою буде дуже високою, і купувати прилад заради однієї вимірювальної процедури, яка до того ж може знадобиться раз в рік, а може й рідше, не має практичного фінансового сенсу.
  • Сам датчик температури дуже не зручний у застосуванні і не призначений для медичних процедур, до яких відноситься і вимірювання температури тіла. Складно уявити собі, як термопарою на проводці можна доторкатися до чола, поміщати у вухо або в інші місця.
  • Не гігієнічно. Якщо ртутний термометр досить протерти ганчіркою від пилу (зі склом нічого не трапиться і за 10-20 років), то термопара має схильність до окислення, а якщо там присутні мікроби, то датчик довелося б обробляти дезинфікуючим засобом, що з часом призвело б до виходу з ладу.
  • Реакція дитини. Якщо малюк хворий, хоча навіть якщо здоровий теж, один вигляд приладу для виміру температури з дисплеєм, кнопками і тим більше, тягнуться з жорсткими проводками з термопарою, викликає тривогу.
  • Довго. Контактні температурні сенсори – неквапливі. Піде кілька хвилин, перш ніж на дисплеї стабілізуються шукані показники.
  • З вимірювальними приладами все-таки працювати не так просто. Потрібен досвід, знання, розуміння принципів роботи та відповідна кваліфікація.



Кожного вимірника температури – своя сфера застосування.

Як альтернатива – контактний електронний термометр.
По суті це проміжний варіант між ртутним градусником і медичним ІК термометром.

Контакт з поверхнею тіла досі є, але на порядок вище безпека – скло не розіб'ється, і рідини немає, хоча як провести заміри, якщо дитина "не в дусі", абсолютно не зрозуміло.

Він просто не дасть виконати вимірювання.

А що робити, якщо дитя спить і прокинеться від найменшого дотику ?

Тепер сформулюємо 7 критеріїв вибору інфрачервоного термометра для тіла:

  1. Швидкість вимірювання.
  2. Вузький температурний діапазон і точність, достатня для прийняття рішення (наприклад, викликати лікаря або приймати жарознижуючі ліки).
  3. Необхідність контакту з ділянкою тіла.
  4. Можливість вимірювати коли дитина спить або вередує.
  5. Дизайн.
  6. Функціонал.
  7. Простота у використанні.



Тепер розберемо всі пункти докладніше

Швидкість виміру

В даному випадку це комплексний параметр, що не обмежується виключно безпосередньо виміром.

Ртутний медичний термометрЯк вимірюють температуру термометром скляним рідинним ?

  • струснути кілька разів, щоб "збити" попередні результати;
  • помістити градусник в пахвову западину, забезпечивши щільне прилягання;
  • почекати 5-10 хвилин;
  • витягти термометр і подивитися результат.

Причому якщо необхідно виміряти температуру лоба або вушної раковини, класичний градусник для цих цілей м'яко кажучи не зручний.

Електронний контактний вимірювач температури нічим не краще - доведеться витратити не менше 10-ти хвилин.



Як йде справа з інфрачервоним медичним градусником ?

Медичний пірометр

Включаємо – ніякого прогріву і підготовки для роботи не потрібно, як у газоанализаторах або алкотестерах.

Направляємо приймальню оптичну лінзу на обрану ділянку тіла.

І через секунду отримуємо результат.

Справа в інерційності скляного градусника або електронного контактного термометра з одного боку і швидкого часу відгуку ІК медичного термометра з іншого.

Будь-які термометри, отримують інформацію про температурі методом торкання, повільні.

Сюди відносяться і харчові термометри щупи і промислові високотемпературні вольфрамові термопари для металургії і термометри для тіла.

Поки температура нагріву досліджуваної поверхні зрівняється з температурою датчика, піде від декількох секунд до хвилин.

По швидкості явно "перемагає" медичний ІК градусник.



Вузький температурний діапазон і точність

Всі спеціалізовані прилади для вимірювання температури тіла вимірюють у вузькому інтервалі.
Але є особливості.
Для всіх рідинних термометрів – для тіла, температури повітря в приміщенні або на вулиці, діапазон визначається властивостями заповнює рідини: коефіцієнтом теплового розширення, об'ємом, геометричними розмірами градусника.
З медичними ІК градусником все дещо складніше.
Практично всі інфрачервоні пірометри, навіть самі бюджетні за ціною, купити можна від 300грн. вимірюють від морозної температури (-20~-30°С) до декількох сотень градусів:

Низькотемпературні Середньотемпературні Високотемпературні
300-500°С До 1000°С Вище 1000°С

промисловий пірометр в кейсі

Причому чим ширше діапазон, тим складніше забезпечити по-перше, однакову, по-друге, мінімальну похибку. У середньому відхилення становить 2°С. І тільки в дорогих високоточних модифікаціях, ця величина досягає 0,5-1°С.

Для технологічних процесів такі похибки не мають принципового значення.
Причому чим вище температура, тим менш критично вплив на якість вироблених товарів (заготовок, напівфабрикатів, деталей), відхилення від істинного значення.

Приклад. Чи Не все одно, температура розплавленої ванни з металом складає 1300 або 1301 градусів ?



Чому в ІК термометрах для побуту та промисловості можна досягти похибки наприклад ±0,2°С ?

Ну чому ж не можна. Можна. Питання якою ціною. Причому мова йде як про ціну самого вимірника, але і витратах на технологічні рішення.

Проведемо паралелі зі смартфонами.
Чому вартість гаджетів одного і того ж бренду відрізняється в 5-10 разів ?
Питання в електронній начинці.
Дисплеї в Топових моделях на голову вище. І по пікселях і по світлочутливості і за додатковими фішками.
І процесори потужніший.
І операційка краще.
Так швидко і набігають зайві тисячі гривень.

професійний інфрачервоний пірометр

Тому розробити безконтактний термометр з інтервалом температур припустимо в 1000 градусів і з точністю ±0.2°С можна.

Використовувати високоякісне оптичне скло для лінзи.

Саму оптику ідеально відшліфувати.

Вбудувати дорогий АЦП підвищеної розрядності.

Застосувати прецизійний термоперетворювач і т. д.

Але тільки буде коштувати такий екземпляр не 2-3 тис. грн., а наприклад 15-25 тис.


Великий чи буде попит ?


Хто-то безумовно побажає придбати такий пристрій.


Але це будуть одиничні продажі - масовий попит на суперточные ІК термометри відсутній – як з-за ціни, так і неможливість задіяти на практиці рекордну точність.




Щоб забезпечити високу точність, необхідно одночасно звузити діапазон приладу для вимірювання температури




дистанційний ІК градусник для дітей і дорослих



Тому безконтактний інфрачервоний термометр в інтервалі від 32 до 42 градусів має погрішність ±0,2℃.

Велика похибка неприпустима.

А ось значення 0,2℃ дозволяє прийняти рішення про своєчасне рішення про виклик лікаря, швидкої допомоги, госпіталізацію.







Необхідність дотику до ділянки тіла

Тільки медичний безконтактний термометр за рахунок дистанційного "збору" теплового потоку - інфрачервоного випромінювання від ділянки тіла здатний обійтися без прямого контакту.

Здавалося б все добре – ідеальний варіант отримати інформацію дистанційним методом.

Але виникає інша серйозна проблема, без вирішення якої сама ідея виміру температури тіла на відстані зводиться на немає.

Відбивна здатність поверхні об'єктів

Будемо об'єктивні – які б повільні і не були зручні електронні або ртутні термометри, або термометри з термопарою, їм "абсолютно без різниці з якого матеріалу складається предмет, з яким вони стикаються.

Причина в методі передачі тепла – теплопровідність.

З фізики відомо, що є й інші способи:

  • конвекція;
  • випромінювання.

Саме останній спосіб використовується в інфрачервоних медичних термометрах для тіла.

При теплопровідності інформацію про температурі передається безпосередньо, "без посередників".

А ось при дистанційних вимірах, "носієм даних" виступають інфрачервоні промені.

Проблема полягає в тому, що якщо взяти два об'єкти з однаковою температурою, наприклад 30 градусів Цельсія, але з різного матеріалу: цегла і скло або навпаки з одного матеріалу: сталь, але окислена і полірована, інструмент без опції налаштування режимів покаже наприклад не 30℃, а 25 або 45.

Це відбувається тому що змінюється співвідношення між відбитим і поглинутим випромінюванням і інфрачервоний термометр "не адекватно сприймає потужність потоку тепла.

В одному випадку дійсна температура буде занижена, в іншому – завищена.

Щоб цього уникнути, і це стосується в основному безконтактних термометрів в промисловості, де помилки неприпустимі, інакше партія піде в шлюб, необхідно вибрати модель з підстроюванням коефіцієнта емісії.



Як ця проблема вирішується в інфрачервоному градуснику ?

На щастя, над цим питанням подумали інженери ще на етапі розробки.

градусник безконтактний для дорослого та дитиниАдже доводиться мати справу тільки з одним "об'єктом" – поверхню шкіри людського тіла.

А значить при вимірах не потрібно нічого робити.

Досить на етапі виробництва запрограмувати ІК градусник на строго заданий значення коефіцієнта емісії, тим самих позбавляючи користувача від настроювальних процедур.


До речі коефіцієнт відбиття поверхні тіла близький до 0,95.

Як наслідок:

  • користуватися дуже просто – не потрібні спеціальні знання і налагоджування;
  • ціна інфрачервоного медичного термометра знижується.



Можливість вимірювати коли дитина спить або вередує

Виміри температури тіла на дистанції логічно дозволяють вирішити питання, навіть без умовлянь молодших членів сім'ї.

термометр медичний інфрачервоний для вуха і чола По-перше, миттєва швидкість вимірювання в 1 секунду дозволяє "заговорити малюка", відвернути словами, дати можливість погратися іграшкою, натиснути на кнопку (або курок – в залежності від моделі безконтактного вимірювача температури).

По-друге, коли Ваше чадо задремало, спроба поставити градусник з високою часткою імовірності призведе до пробудження і не виключено до відмови від необхідної процедури.


Дистанційний термометр вимірює швидко й без участі дитини – його згоду просто не потрібно.



Дизайн

Цей критерій тісно пов'язаний з попереднім.

дистанційний термометр схожий на дитячу іграшкуЯкщо для дорослого члена сім'ї конструктивні особливості ІК градусника не мають зовсім ніякого значення для дітей чинник дизайну дуже важливий з психологічної точки зору.

Сам вид вимірювального приладу зі згладженими краями, дисплеєм, який підсвічується різними кольорами, справляє дивовижний ефект і швидше за все навіть вмовляння не знадобляться.


Для малюка – це іграшка.

дрібні деталі в ІК медичному термометрі

Втім для дошкільнят і особливо для дитсадівського віку, приборчки давати в руки без нагляду не варто.

Дрібних деталей там немає, але допитливий дитячий розум обов'язково підкаже, що потрібно відкрити кришечку батарейного відсіку.



Тут слід розділити два види градусників для безконтактного вимірювання температури тіла:

  • "іграшковий" прилад;
  • інфрачервоний термометр звичного пістолетного типу.

Перший дітям сподобається значно більше.



Функціонал

Оскільки ніяких специфічних налаштувань як ми зазначили, що немає, можна "додати" в градусник для дистанційного вимірювання температури тіла корисні, логічні і зрозумілі опції:

  1. Електронні годинники.
    Чому б і ні ? Тим більше що можна відразу записати в блокнот час виміру. Зручно для статистики та інформування лікаря.
  2. Кімнатний термометр.
    У перервах між вимірами, на дисплеї відображається температура повітря в приміщенні.
  3. Колірна індикація.
    Цифрове значення добре, а різнокольорове підсвічування в залежності від ступеня небезпеки (значення температури) краще.
  4. Вимірювання у вушній раковині або на лобі.
    Як змінити режим вимірювання ?
    Просто знімається і надівається ковпачок, за яким розташований мікроперемикач.
    На дисплеї можна помітити відповідну пиктограмку.
  5. Смайлики.
    Приємна дрібниця. Таку ж опцію мають деякі термогігрометри і аналізатори газів.
    До речі інтегровані в один корпус годинник і термометр дозволяють відчутно заощадити при покупці.



Простота у використанні

Сучасні пірометри, особливо преміум серії, буквально напхані додатковими функціями: логгер-самописець, підрахунок макс/хв значення, контроль заданого діапазону та ін.

ІК градусник для безконтактного виміру температури тіла дорослих і дітей ні в чому подібному не потребує.

Оскільки це побутовий вимірювальний прилад, для користувача важливо, щоб пристрій функціонувало за принципом "включив і виміряв".



Як правильно вибрати відстань ?

Це дуже важливий момент, пов'язаний з таким параметром для інфрачервоних термометрів, наведеним у посібнику, як оптичне дозвіл або показник візирування.

Для бюджетних різновидів загального застосування оптична роздільна здатність становить 8:1 або 12:1.

Для Топових безконтактних термометрів значення може досягати 50:1 і навіть 75:1.

Сенс показника візування полягає в дальності вимірювання. Чим ця цифра більша, тим на далеку відстань можна відійти без втрати точності.

Дистанційний медичний градусник не призначений для віддалених, з відстані кількох метрів, замірів.

Тому середня відстань від приладу до поверхні тіла становить 5-10 див.




Пірометри подвійного призначення


безконтактний пірометр ir-805 flus

Деякі моделі можуть використовуватися за своїм прямим призначенням – наприклад, для безконтактного вимірювання температури поверхні об'єктів, так і для температури тіла.

Перемикання здійснюється клавішами.

Подібні вимірювачі температури можуть забезпечуватися пам'яттю невеликого обсягу на кілька десятків комірок для подальшого аналізу температурного ряду.

Підводячи підсумок, зауважимо, що безконтактні інфрачервоні термометри – розумна і недорога альтернатива ртутним термометрам.
