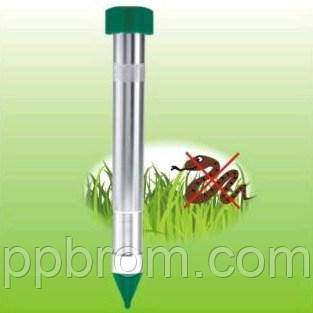

Як влаштований і працює відлякувач змій

Вересень вже на дворі, але осінь ще не вступила у свої права і сонечко, як і раніше радує нас теплом.


А значить ще не скоро впадуть у сплячку змії, згорнувшись клубком, і на жаль, повідомлення про укусах отруйних плазунів, включаючи смертельні випадки не рідкість.

Далеко не завжди відлякувач змій сприймається як надійна альтернатива іншим видам захисту від гадюк і вужів.

І насамперед із-за недостатньої інформованості про принцип дії приладу і особливості його застосування.

Хоча вибір інших варіантів, щоб не стати жертвою, не такий і великий.

Пояснимо на прикладах.

1. Проти гризунів з успіхом застосовується ультразвук, але тільки у закритому приміщенні, на відкритому просторі високочастотна енергія даремно розсіюється. Значить і від змій ультразвук навряд чи допоможе. Та й не сприймає слуховий апарат слизьких незвичайних створінь ультразвукові вібрації.
2. Звукові, як і візуальні лякала більше підходять для птахів.
3. А от боротися зі зміями тими ж методами, що і з кротами, перспективний метод.

Хоча б з тієї причини, що і перші і другі притискаються тілом до землі.

Рятівні вібрації – як електромеханічний відлякувач бореться проти змій

1. Як працює ?
2. Електродвигун
3. Задаючий генератор на мікросхемі
4. Тримач батарей
5. Чому була обрана циліндрична подовжена форма
6. Легкосплавний корпус
7. Кришка
8. Як швидко вдасться позбавитися від змій ?
9. Що може завадити ефективному відлякування ?
10. Переваги

І що, кроти або отруйні плазуни притискаються до землі ?
Як це допоможе позбавитися від змій на дачі, на городі або на садовій ділянці ?

Згадаймо приказку для логопедичних вправ – "від тупоту копит пил по полю летить".
Якщо її доповнити "і звук за мить досягне змії", то стане зрозумілим принцип роботи вібраційного відлякувача.

Звичайно це жарт, але зі значною часткою істини.

Хоч тупіт, хоч біг людини або рух важкого вантажівки – все це призводить до поширення коливань на десятки, а то і сотні метрів.

Амплітуда вібраційного переміщення верхніх шарів ґрунту і дальність поширення залежать перш за все від важкості об'єкту, що викликає струсу.

Можна з упевненістю сказати, що змій у радіусі кількох сотень, а може й тисяч квадратних метрів поблизу працюючого молота забиває палі, або відбійного молотка, точно не буде.


Не люблять змії дратівливі поштовхи. Так і перебувати в зоні, де постійна вібрація нервує, досягаючи поверхні тіла, не має сенсу.

5-10 хвилин і краще відповзти, щоб відпочити від шуму, і якщо вже і прислухатися до вібрацій, то тільки щоб виявити джерело небезпеки, або навпаки близьку здобич.


Відлякувач якраз і грає роль постійного джерела коливань

Причому поштовхи грунту від приладу не припиняються протягом багатьох місяців, як мінімум півроку.

А більше і не треба. У всякому разі, з квітня до жовтня захист від змій буде забезпечена.
Можна і раніше – з березня або пізніше – до листопада.

Все залежить від закінчення заморозків навесні або навпаки їх першої появи восени.

І звичайно працездатності джерел живлення.
В принципі одного комплекту батарей (їх 4 штуки по 1,5 кожна), вистачає на один сезон.
Неперевершена економічність !

Як працює ?

Трохи заглибимося в технічні особливості, тим більше, що цього не уникнути, тому що як би не хотілося, прилад перед першим застосуванням у будь-якому випадку доведеться розібрати і всі електронні та механічні "нутрощі" постануть перед очима.

Особливих таємниць всередині ми не побачимо, і всі конструктивні елементи пристрою, існували ще як мінімум 10-20 років тому.

І не зрозуміло, чому інженери не додумалися винайти настільки корисний і в буквальному сенсі життєво необхідний прилад раніше, змушуючи боротися зі зміями народними засобами.

Електродвигун

Саме від його працездатності залежить створення коливань. Але одного моторчика постійного струму мало.

Якщо електродвигун отцентрирован, то він обертається без будь-якого дисбалансу. Для верстатів, механізмів, генераторів це дуже погано, а у розглянутому нами механізмі – добре.

Чим більше двигун пристрою буде "трусити" в процесі обертання, тим більше амплітуда коливань, а значить тим надоедливей будуть поштовхи для тіла змії і тим швидше гадюки переповзуть в інше місце.

А значить діти зможуть гратися на зеленій галявині без страху бути вкушеними, так і дорослим на душі спокійніше і можна покопатися в городі. Або приєднатися до дітвори в їх іграх на свіжому повітрі.

Але не розбалансувати ж спеціально двигун !

Ні, це робити не потрібно.

Всю "трясущую", а значить ключову роботу виконує ексцентрик, жорстко насаджений на вісь ротора.

Але необхідно, щоб коливався не тільки двигун, але й сама конструкція.

* Цікаво, що для вимірювання ключових параметрів вібрацій (швидкості, прискорення, амплітуди) використовується спеціальний вимірювальний прилад - віброметри. Якщо б його п'єзокерамічні датчик прикласти до металевого корпусу, то ми б отримали числове значення вказаних величин.

І тут слід звернути увагу на 2 чинника.

1. Електродвигун постійного струму з ексцентриковим механізмом жорстко закріплений в корпусі, а значить найменший поштовх передається всьому пристрою. Це фактор від нас не залежить і визначається якістю виготовлення на заводі.
2. А ось від наших грамотних дій по закопування "штиря" в землю залежить, наскільки повно вібраційна енергія створених коливань передасться верствам грунту. Спочатку самим ближнім, дотичних з корпусом. А далі за рахунок попеременных стиснень і розтягувань, у вигляді низькочастотної хвилі до місця, де причаїлася змія.

Задаючий генератор на мікросхемі
Поки ми не відповіли на одне питання – чи обертається мотор постійно або періодично ?

Зіставимо 2 факти: 2 батарейки і безперервний період роботи 6 місяців (!!!) - на більший період захист від змій не знадобиться.

А тепер ще наведемо приклад мобільного телефону або радіо на батарейках.

Щоб розуміти – всього на 4-х батарейках жоден з перерахованих апаратів, якщо буде функціонувати безперервно, не протягне півроку.

Але бувають винятки. І це дасть нам підказку, щоб зрозуміти як так довго працює відлякувач змій, економлячи нам гроші на джерела живлення. Їх фактично потрібно купувати раз у рік - навесні. Хоча є унікальні практичні приклади, коли один комплект давав енергію до двох років. Але це, звичайно, перебір. В сенсі добре, але в такому випадку в будь-який момент харчування може перерватися, адже виробник не передбачив такий довгий період і ви залишитеся без засоби захисту від змій.

Так от, згадайте електронно-механічні годинники. Мікросхема - задаючий генератор подає короткочасний імпульс на двигун і секундна стрілка пересувається на 1 поділку. А в перервах енергія не витрачається ! Саме тому годину без проблем можуть працювати і рік і більше.

У техніці такий режим називається повторно-короткочасним.

Так працюють як токарні верстати - токар зробив один прохід різець, заміряв діаметр штангенциркулем і потім знову включає привід, так і ліфти в багатоповерхівках - проїхав чоловік і потім "відпочинок" для тягне електромотора і відлякувач змій.

Тому відповідь надекономічного функціонування тільки один – двигун запускається на невеликий період часу, забезпечує генерацію у верхні шари грунту імпульсів частотою близько 300 Гц, і потім зупиняється.

Якщо взяти за інтервал 1 хвилину, то протягом цього часового відрізку, моторчик запускається на 3 секунди, потім "мовчить" 20 секунд, і знову цикл повторюється.

Подібний алгоритм роботи пристрою для відлякування змій вирішує одночасно дві найважливіші завдання:

• радикально економиться заряд елементів живлення;
• періодично повторювані мікросейсмічні хвилі ще більше дратують небезпечних плазунів. Це все одно, що наш сусід буде включати дриль кожні півхвилини і свердлити стіну. Так і збожеволіти можна. А змії просто уползут.

Але мікродвигун сам собі команди давати не може. Всередині ротор та статор.

В якості системи управління виступає мікросхема, що формує імпульси по заданому алгоритму для запуску микромоторчика. (згадаймо ще раз приклад з годинником).

Всі вказані елементи можна спостерігати, як тільки буде розкручена кришка з пластмаси, що кріпиться на гвинтової різьби.

Тримач батарей
Щоб електрична ланцюг була замкнута і напруги всіх елементів живлення підсумовувалися, досягаючи 6-ти Вольт, передбачена схема послідовного підключення.

Таким чином маємо "стовпчик", розташований в пластмасовому тримачі.

Постійна напруга передається для харчування:

1. Електронної плати з мікросхемою та допоміжними радіодеталями.
2. Микродвигателя з ексцентриком.

Чому була обрана циліндрична подовжена форма ?
На це питання є кілька відповідей.

➜ Простота закопування в землю. Пристрій у вигляді куба чи кулі створило б значно більше проблем, ніж геометрична фігура у вигляді циліндра.

➜ Максимальна площа дотику. Якщо взяти працюючий прилад в руку – це абсолютно безпечно, то в будь-якій точці ми будемо відчувати коливання, а значить низькочастотні поштовхи будуть передавати по всій довжині, або глибині в грунті – близько 50 див.

➜ Проти змій на поверхні і в норах. Відлякувач призначений для боротьби з гадюками на поверхні, але якщо змія заповзе в нору, наприклад де влаштувалися польові миші, низькочастотний звук дістане їх і там. Більш того, прилад успішно використовується і проти кротів, які вже точно більшу частину життя проводять під землею.

З приводу останнього пункту слід зробити уточнення.

Прилад рекомендується закапувати під кутом близько 30 градусів, щоб більша частина енергії прямувала до самих верхніх шарів грунту.

Легкосплавний корпус

Це хороше рішення, у всякому разі краще, ніж пластик.

✓ По-перше, метал прощає навіть серйозні "огріхи" – зіткнення з лопатою, сапою – на своїй ділянці завжди багато інструментів і максимум, що може загрожувати – це подряпина.

✓ По-друге, не забуваємо, що перебування приладу у вологій землі (і не важливо який там баланс – лужний або кислотний) це серйозне випробування на корозію. Якщо навіть циліндр покриється шаром оксидів, на ефективність відлякування змій це ніяк не вплине.

Кришка


Виконує декілька ролей:

1. Герметично "закупорює" електронні компоненти приладу для відлякування змій, щоб туман, дощ не проникли всередину.
2. Служить індикатором, щоб пристрій можна було знайти для заміни батарей або восени – для відправки на зимовий відпочинок.

Під час зберігання, батареї необхідно вийняти, щоб електроліт не пошкодив механізм і електроніку.

Як швидко вдасться позбавитися від змій ?

Мабуть, найбільш часто задається питання.

На процес впливає ряд факторів:

1. Правильність розміщення в грунті. Якщо пристрій вкопано не глибоко, "сидить не щільно" – простіше кажучи бовтається, то що воно є, що його немає і зміям прилад "до лампочки".
2. Відстань до розташувалися гадюк. Якщо змії знаходяться за межами дії "штиря" – так іноді ще називають вібруючий електромеханічний апарат, то скаржитися на те, що відлякувач не працює, не має сенсу.
3. Різна чутливість тіла залежно від віку та виду змії. Індивідуальні особливості визначають, як змія швидко прийме рішення про переползании на іншу ділянку.

Зрозуміло, що спрогнозувати з точністю до дня, коли вдасться позбавитися від змій на дачі, земельній ділянці, в саду або городі, не представляється можливим.

За численними відгуками, якщо усереднити тимчасові оцінки користувачів, можна назвати приблизний час: від 1-ї до 4-х тижнів.

До речі, як тільки почне працювати прилад, активність плазунів по території змій може збільшитися. Вони будуть звиватися, намагаючись відшукати більш спокійне місце.

Що може завадити ефективному відлякування ?

Імпульси, що вільно поширюються в шарах грунту рівномірної щільності.

Якщо на шляху зустрічається внутрішня порожнина (повітряна, наповнена водою, фундамент будівлі), вібраційна енергія взаємодіє з перешкодою і перетворюється в тепло, не досягаючи мети.

Такими перешкодами можуть бути:

• колодязі, копанки;
• зливні та вигрібні ями;
• басейни, канави, канали;
• будівельні конструкції, заглиблені в землю.

Тому ще до початку проведення робіт з розміщення на земельній ділянці відлякувача, слід спланувати, як будуть поширюватися коливання – у вигляді концентричних кіл, щоб без перешкод досягти змій.


Радіус дії приладу, наприклад популярної моделі LS-107, становить 300 кв. м.

Якщо захист, необхідна на більшій площі, пропорційно проводиться розрахунок потрібної кількості пристроїв.

Переваги

1. Не потребує спостереження

   Якщо встановлено нові елементи живлення (рекомендується використовувати "довгограючі" батареї типу Duracell), прилад правильно укопаний, відсутні порожнини в землі, про пристрій для відлякування змій можна забути на довгі місяці.

   Але тримати в пам'яті місце розташування звичайно потрібно.

   По-перше, щоб не спіткнутися про виступаючу кришку.
   Щоб уникнути зіткнення, поруч можна поставити дерев'яний "інформаційний" кілочок.
   Особливо якщо на ділянці росте трава, і прилад візуально не видно.

   По-друге, періодично в ремонт надходять відлякувачі з сильно пошкодженою кришкою, в основному газонокосаркою, і не завжди вдається відновити працездатність після серйозної поломки.

2. Виганяє вже наявних плазунів і не пускає нових

   Складніше позбутися від змій, які влаштувалися на ділянці і відчувають себе як вдома.
   А ось їх нові "послідовники", дуже швидко зрозуміють, що ця зона проживання не комфортна і підуть собі геть.

3. Абсолютно безпечний

   ✚ Для людей
   ✚ Для самих змій
   ✚ Для комах, черв'яків
   ✚ Для домашніх і диких тварин

4. Може відлякувати і кротів

   Принцип дії пристрою проти цих підземних гризунів абсолютно ідентичний, хоча у продажу представлені і спеціалізовані кротоотпугиватели, що розрізняються матеріалом корпусу (пластик, метал) і типом вібраційного пристрою (микроэлектродвигатель або реле).

5. Не вимагає підключення до 220 В.

   Розетка, по-перше, може бути далеко, а по-друге, змінне мережеве напруга завжди становить небезпеку.
   Відлякувач від гадюк, вужів, будь-яких порід змій в цьому плані безпечний на 100 %.
